Guide för val av skruvdomkraft

Att välja en skruvdomkraft (mekanisk skruvlyftdomkraft) handlar inte bara om att välja en viktklassning. Ett tillförlitligt system beror på hur väl domkraften matchar de verkliga driftsförhållandena: axiell belastningsriktning, slaglängd, hastighet, arbetscykel, stabilitetsgränser och styrstrukturen runt spindeln. När dessa faktorer förstås tidigt blir installationen enklare, livslängden förbättras och oväntade fel – som vibrationer, överhettning eller spindelbockning – är mycket mindre troliga.

Den här guiden tillhandahåller en fast, ingenjörsvänlig steg-för-steg-metod som du kan återanvända i varje projekt. Den är skriven för maskinbyggare, automationsingenjörer, anläggningsunderhållsteam och inköpspersonal som behöver tydlig urvalslogik som leder till robusta konstruktioner och förutsägbar prestanda.

NUODUN är en professionell tillverkare med fokus på drivsystem, kraftöverföring och linjära rörelseställdon. Om du behöver applikationsspecifik support kan NUODUNs ingenjörsteam hjälpa dig att validera dimensionering, konfiguration och tillbehörsval för ditt lyft- eller positioneringsprojekt.

Varför en steg-för-steg-metod är viktig

Skruvdomkrafter används i lyftplattformar, maskinnivellering, pressjustering, lyft av grindar, höjdjustering av transportband, scensystem och synkroniserad lyftning med multidomkrafter. Samma produktserie kan bete sig mycket olika beroende på installationen:

  • En lång spindel under kompression kan begränsas av buckling snarare än nominell belastning.
  • En horisontell layout utan ordentliga styrningar kan skapa sidobelastningar som sliter på muttern snabbt.
  • Höga arbetscykler kan överhetta växellådor och minska smörjmedlets livslängd.
  • Höga spindelhastigheter kan utlösa vibrationer om kritiska hastighetsgränser överskrids.

Ett fast urvalsarbetsflöde förhindrar de vanligaste misstagen: överdimensionering där det är onödigt, underdimensionering där det är riskabelt och att inte anpassa domkraftstypen till önskad noggrannhet, effektivitet eller självlåsande beteende.

Viktiga data att definiera före val

Ett starkt urval börjar med en komplett driftsprofil. Samla in följande data innan du jämför modeller.

Ladda

Definiera den maximala lyft- eller kompressionsbelastningen (kN, ton eller kg). Förklara sedan hur lasten beter sig:

  • Bär en domkraft hela lasten, eller delas lasten mellan 2, 4 eller fler synkroniserade domkrafter?
  • Är belastningen statisk, eller inkluderar den stötar eller slag (lätt, medelsvår, svår)?
  • Är lasten centrerad, eller kommer det att finnas excentriska belastnings- och böjmoment på grund av konstruktionsbegränsningar?

Praktisk anmärkning: Många tidiga fel uppstår på grund av sidolaster eller excentriska belastningar som aldrig beaktades i beräkningen av axialbelastningen.

Stroke

Definiera stroke med två värden:

  • Nyttigt slag (effektiv slaglängd)
  • Reservmarginal (säkerhetsavstånd och installationsutrymme)

Ange även rörelseriktning och layout:

  • Vertikal lyftning (upp/ner)
  • Horisontell tryck/drag
  • Alla vinklade eller vridande rörelser i länkage (gångjärn, lutande plattformar)

Hastighet och arbetscykel

Hastighet definieras vanligtvis som linjär förflyttningshastighet (mm/s eller mm/min). Driftscykeln definierar hur länge och hur ofta domkraften är i drift.

Capture:

  • Erforderlig körhastighet
  • Cykler per timme (eller per dag)
  • Tid kontra vilotid (ED% eller motsvarande)
  • Kontinuerlig drifttid (minuter/timmar)

Högfrekvent eller lång kontinuerlig drift driver vanligtvis valet mot högre effektivitet och bättre termisk prestanda.

Noggrannhets- och positioneringskrav

Definiera om applikationen behöver:

  • Exakt positionering eller repeterbar plats
  • Synkroniseringsnoggrannhet för multijack-system (exempel: ±0.1 mm eller ±0.5 mm)
  • Självlåsande eller "avstängningslägeshållning" utan broms

Självlåsande behov bör anges tydligt från början eftersom de ofta avgör skruvtyp och motor-/bromsdesign.

Miljö- och monteringsbegränsningar

Definiera:

  • Temperaturområde
  • Damm, vattenspray, avspolning, korrosionsexponering
  • Inomhus- eller utomhusbruk
  • Utrymmesbegränsningar runt spindeln och styrningarna
  • Monteringsriktning (upprätt, inverterad, horisontell)

Miljöfaktorer påverkar starkt valet av smörjmedel, skyddskåpor och alternativ för korrosionsbeständighet.

Steg för steg: Beräkna dimensionerande belastning per domkraft

Nominell kapacitet i katalogen måste jämföras med en konstruktionsbelastning som återspeglar säkerhetsfaktorer och verkligheten vid lastdelning.

Justerad belastning med hjälp av en säkerhetsfaktor

Börja med att tillämpa en säkerhetsfaktor på den maximala belastningen:

Ws = W × Sf

Var:

  • W = faktisk maximal belastning
  • Sf = säkerhetsfaktor

Vanliga urvalsområden:

  • Ljuschock: Sf ≈ 1.3–1.5
  • Medel till kraftig stöt: Sf ≈ 2.0 eller högre

Om stötens allvarlighetsgrad är okänd, behandla den försiktigt. Översyn här är kostsamt eftersom stötbelastningar accelererar gängslitage, överbelastar kugghjulets tänder och minskar livslängden.

Last per jack i synkroniserade system

Vid lyft med flera domkrafter är lastfördelningen sällan helt jämn. Använd en fördelningsfaktor (fd) för att ta hänsyn till ojämn fördelning:

Last per domkraft = (Ws / antal domkrafter) × fd

Typiska fd-referenser:

  • 2 uttag: cirka 0.95
  • 4 uttag: cirka 0.85
  • 5–8 knekt: cirka 0.80

Urvalsregel:

  • Domkraftens nominella last måste vara större än eller lika med den beräknade lasten per domkraft, med ytterligare marginal för verkliga uppriktnings- och installationstoleranser.

Välj skruvtyp

Skruvtypen definierar effektivitet, hastighetskapacitet, värmegenerering och huruvida systemet naturligt motstår bakåtdrivning.

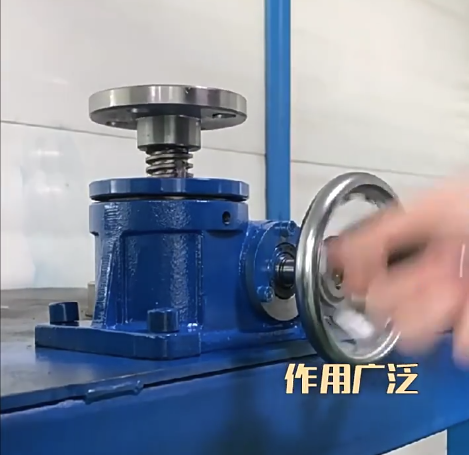

Maskinskruvdomkraft (Trapetsformad / Acme-skruv)

Styrkor:

  • Enkel struktur och stark stöttålighet
  • God självlåsning under många praktiska förhållanden
  • Lägre kostnad, robust för tung industriell justering

Bästa passform:

  • Låg hastighet eller medel-låg frekvens
  • Tunga laster
  • Applikationer som drar nytta av självlåsande / strömavstängningshållning
    (utrustningsnivellering, justering av formhöjd, plattformslyft, maskininriktning)

Viktigt att notera: Självlåsande beteende beror på stigningsvinkel, friktion, smörjning och lastriktning. Även med maskinskruvar rekommenderas säkerhetsmekanismer (gränsbrytare, mekaniska stopp, säkerhetsmuttrar) där risken är hög.

Kulskruvsdomkraft

Styrkor:

  • Högre mekanisk verkningsgrad (lägre ingående vridmoment för samma belastning)
  • Högre hastighetskapacitet, minskad värmeutveckling
  • Bättre potential för repeterbar positionering och servostyrning

Bästa passform:

  • Medel/hög hastighet
  • Frekvent fram- och återgående rörelse
  • Höga krav på positioneringsnoggrannhet
  • Servodrivna automationslinjer

Huvudanmärkning: Kulskruvsystem är vanligtvis inte självlåsandeOm spänningslös hållning krävs, planera en broms eller en extra hållanordning.

Snabbt beslut:

  • Självlåsande + låghastighets tung last → Maskinskruv
  • Hög effektivitet + högre hastighet + servonoggrannhet → Bultskruv

Bekräfta hastighet, varvtal, kritisk hastighet och knäckning

Det här avsnittet handlar om skillnaden mellan ”det fungerar i ett test” och ”det körs pålitligt i flera år”.

Uppskatta ingående varvtal

Från önskad linjär hastighet V och skruvled (stigning):

Spindelhastighet N = V / stigning

Inkludera sedan växellådsutväxlingen:

Ingångshastighet ≈ (V / ledning) × utväxling

Praktisk riktlinje:

  • Håll ingående varvtal inom ett rimligt band för den valda domkraften och växellådan för att hantera värme och slitage. Många industriella konstruktioner syftar till att hålla ingående varvtal inom ett typiskt område, t.ex. ≤ 1500–1750 varv/min, men bekräfta alltid de tillåtna gränserna för den specifika modellen.

Kontrollera kritisk hastighet

En lång roterande spindel kan vibrera (piska) när den närmar sig kritisk hastighet. En vanlig stabilitetsregel är:

n_op ≤ 0.8 × n_crit

Var:

  • n_op = drifthastighet för spindeln
  • n_krit = kritisk hastighetströskel

Om driftshastigheten är för nära kritisk:

  • minska spindelhastigheten (öka stigning eller ändra utväxlingsförhållandet försiktigt)
  • öka spindeldiametern
  • minska ostödd längd
  • lägg till mellanliggande stöd
  • ompröva konfigurationen (särskilt för långa horisontella roterande spindelkonstruktioner)

Kontrollera stabiliteten under kompression (buckling)

För kompressionsbelastade spindlar med högt slankhetsförhållande, gör en stabilitetskontroll med Euler/Tetmajer (beroende på område och standarder som används i din konstruktionspraxis). En praktisk vägledning för säkerhetsfaktorer är:

  • Säkerhetsfaktor för knäckning typiskt 3-6
    (högre när styrning, ändförhållanden eller excentrisk belastning är osäkra)

Om stabiliteten är otillräcklig:

  • öka spindeldiametern
  • förkorta den ostödda fria längden
  • förstärka styrningar (gör att styrsystemet kan bära sidledes belastningar)
  • förbättra ändhållningen
  • omkonfigurera layouten för att ändra lastriktningen mot spänning där det är möjligt

Driftscykel och termisk balans

Värmeökning är ett förutsägbart resultat av friktion och förluster i växellådan över tid. Att ignorera arbetscykeln är ett av de vanligaste misstagen vid val av växellåda.

Vad som driver temperaturökningen

  • hög arbetscykel ED%
  • högt ingående varvtal
  • hög belastning och låg effektivitetsskruv/växel-kombination
  • otillräcklig smörjning eller felaktigt val av smörjmedel
  • höga omgivningstemperaturer eller dålig värmeavledning i kapslingskonstruktioner

Praktisk vägledning om arbetscykel

En vanligt förekommande referens i industriell praxis:

  • Standardmekaniska domkrafter vid nominell belastning riktar sig ofta mot ED≤ 20–30 % för typiska designer.

Om arbetscykeln är högre:

  • öka ramstorleken (mer termisk massa och kapacitet)
  • välj ett kulskruvalternativ med högre effektivitet
  • förbättra smörjstrategin (automatisk smörjning vid behov)
  • överväg termisk begränsning i maskinkonstruktionen (ventilation, separation från värmekällor)

Konfiguration och tillbehör

När kontrollerna för belastning, slaglängd, hastighet och stabilitet är uppfyllda, definiera konfigurationen och tillbehörspaketet som säkerställer säker och underhållbar drift.

Strukturella konfigurationsval

  • Överförande skruv (rörlig spindel)
  • Koncept för roterande skruv/löpande mutter (beroende på design)
  • Vertikal upprätt / inverterad / horisontell installation
  • Enkel ingående axel / dubbel ingående axel
  • Direkt motorflänsanslutning

Din konfiguration bör minimera sidobelastningar, förenkla styrningen och möjliggöra åtkomst för service för smörjning och inspektion.

Ingångs- och drivalternativ

  • Enkel ingående axel
  • Dubbel ingående axel (för flexibla transmissionslayouter)
  • Motor direktkoppling
  • Flänsmonterat motorgränssnitt

Spindeländformer

Välj det gränssnitt som matchar din struktur:

  • platt ände
  • utvändig gängad ände
  • flänsänden
  • gaffelände (vanligt för fastspända leder och ledad rörelse)

Vanliga tillbehör

  • Gränslägesbrytare (körstyrning och skydd)
  • Skyddsbälgar/skyddsstövlar/skydd (kontamineringskontroll)
  • Positionssensorer (återkoppling för automatisering och synkronisering)
  • Smörjanordningar (manuella eller automatiska)
  • Säkerhetsmuttrar (sekundär lastväg / slitageövervakning)
  • Mekaniska stopp (felsäkert ändlägesskydd)

Checklista för snabbval

Denna checklista kan skrivas ut och användas som en standardmall för interna uppgifter.

Ladda

  • Maximal belastning W bekräftad
  • Definierad påverkansnivå (lätt/medel/allvarlig)
  • Säkerhetsfaktor Sf tillämpad → Ws beräknad
  • Antal synkroniserade uttag bekräftade
  • Fördelningsfaktor fd applicerad → last per domkraft beräknad
  • Nominell kapacitet ≥ beräknad last per domkraft med marginal

Stroke

  • Effektiv stroke bekräftad
  • Reservmarginalen bekräftad
  • Vertikal/horisontell layout bekräftad
  • Kompression kontra spänningsbelastning bekräftad

Hastighet och stabilitet

  • Erforderlig linjär hastighet V bekräftad
  • Uppskattat ingående varvtal
  • Driftsspindelhastighet verifierad mot kritisk hastighet: n_op ≤ 0.8·n_crit
  • Kompressionsstabilitet verifierad (Euler/Tetmajer), säkerhetsfaktor 3–6 tillämpad där så är lämpligt

Driftscykel och termisk

  • Arbetscykel ED% eller cykler/timme bekräftad
  • Termisk risk utvärderad för belastning och hastighet
  • Alternativ med uppgradering/högre effektivitet övervägs om ED% är hög

Konfiguration och integration

  • Definition av konceptet för översättande skruv kontra rörlig mutter
  • Monteringsorientering definierad
  • Spindeländform vald
  • Vald inmatningsmetod (enkel-/dubbelaxel, motorfläns)
  • Tillbehörslista bekräftad: gränser, lock, sensorer, säkerhetsmutter, smörjning, stopp

Vanliga applikationsanteckningar

  • För synkroniserad lyftning (2, 4 eller fler domkrafter), systemets styvhet och styrkvalitet spelar lika stor roll som domkraftens kapacitet. Lastfördelningen är sällan perfekt; det är därför fd används.
  • För långa slag Under kompression kan risken för buckling dominera valet. Detta är ofta den avgörande faktorn mellan "fungerar kortsiktigt" och "stabilt långsiktigt".
  • För högfrekvent automatisering, effektivitet och värmehantering blir primärt. Kulskruvkonstruktioner och korrekt bromsstrategi fungerar vanligtvis bättre i dessa scenarier.

Vanliga frågor om partihandel med mat och dryck

Vilka parametrar saknas oftast i skruvjack förfrågningar?

Intermittensitet, stötdämpningsnivå och styrstruktur är de mest underskattade faktorerna. Dessa påverkar starkt värmeutveckling och livslängd.

Hur väljer jag mellan maskinskruv och kulskruv om jag behöver både noggrannhet och hållning?

Om spänningsavstängningshållning är obligatorisk är maskinskruv ofta att föredra. Om du behöver hög hastighet/hög belastning och servoprecision är kulskruv vanligtvis bättre – men planera en broms- eller hållmekanism.

Är katalogtonnaget tillräckligt för att välja en domkraft?

Inte av sig självt. Du måste beräkna Ws med säkerhetsfaktor och sedan beräkna last per domkraft för system med flera domkrafter med hjälp av fd. Du måste också verifiera kritisk hastighet och knäckning för långa spindlar i kompression.

När är det mest sannolikt att buckling blir den begränsande faktorn?

Kompressionsbelastning med lång slaglängd, begränsade styrningar och excentrisk belastning. Om spindeln är smal eller den fria längden är lång är stabilitetskontroller obligatoriska.

Gränslägesbrytare, skyddskåpor, smörjanordningar och säkerhetsmuttrar är de vanligast specificerade. Positionsåterkoppling rekommenderas för automatisering och synkroniseringsstyrning.

Om du anger dina grundläggande driftsdata kan NUODUN ge dig en urvalsrekommendation och ett konfigurationsförslag anpassat till dina faktiska driftsförhållanden.

Skicka:

  • Maximal belastning (kN/ton/kg), antal domkrafter, stötdämpningsnivå
  • Slaglängd och installationsorientering (vertikal/horisontell, spänning/kompression)
  • Målhastighet (mm/s eller mm/min) och arbetscykel ED% / cykler
  • Krav för positionering och synkronisering (om sådana finns)
  • Miljö- och skyddskrav (damm/vatten/korrosion)

NUODUN, som en professionell tillverkare dedikerad till drivsystem, kraftöverföring och linjära rörelseställdonkomponenter, stöder OEM- och industriprojekt med praktisk dimensioneringsvägledning, konfigurationsalternativ och tillbehörsrekommendationer för att förbättra stabilitet, drifttid och livscykelvärde.
